今天為大家介紹在激光系統中經常使用的一種元器件：衰減器。

衰減器是什么？

衰減器是一種電子元件或設備，用于減少信號的強度（幅度）而不改變其基本波形。它廣泛應用于各種電子系統中，比如通信系統、音頻處理、測試測量儀器等場合。衰減器可以是有源的（需要外部電源）或是無源的（不需要外部電源），根據具體的應用需求選擇不同類型。

衰減器的工作原理

衰減器的工作原理主要依賴于電阻或其他元件對電信號的能量吸收或反射，從而達到降低信號幅度的目的。根據不同的構造方式，衰減器可以分為幾種類型，但基本原理都是利用了歐姆定律和功率分配的概念。下面是幾種常見類型的衰減器及其工作原理簡介：

電阻式衰減器：

這是最簡單的衰減器形式之一，由幾個電阻組成，通常采用π型（Pi型）或T型配置。

π型衰減器包含兩個串聯電阻和一個并聯電阻；T型則是將一個電阻置于中間位置，兩側各有一個并聯電阻。

當信號通過這些電阻網絡時，部分能量會被轉換成熱量散發掉，從而實現了信號強度的衰減。

衰減量可以通過改變電阻值來調整。

吸收式衰減器：

使用特殊材料（如碳膜、金屬粉等）制成的吸收體來直接消耗信號能量。

信號通過吸收體時，其中一部分能量被轉化為熱能散失，剩下的信號則經過衰減后輸出。

這種類型的衰減器在寬頻率范圍內具有較為平坦的衰減特性，并且反射系數很低。

反射式衰減器：

利用反射原理來實現衰減。當信號遇到不匹配阻抗界面時會發生反射，只有一部分信號能夠繼續前進。

通過精心設計的結構（如短路點或開路點）引入一定的反射，使得總的傳輸信號得到衰減。

反射式衰減器的一個優點是在某些情況下可以實現非常高的衰減量，但缺點是可能會引起相位變化以及產生駐波效應。

數字衰減器：

采用半導體開關元件（如PIN二極管、MOSFET等）結合電阻網絡構成，通過控制開關狀態來改變衰減路徑。

數字衰減器支持遠程控制及快速切換衰減量，適用于自動化測試系統或動態范圍調整場合。

 衰減器有什么用？

衰減器在電子工程和通信領域有著廣泛的應用，主要用于控制信號的幅度，確保信號傳輸的質量和安全。以下是衰減器的一些主要用途：

信號電平調節：在許多電子系統中，信號的幅度需要被精確控制。衰減器可用于調整輸入到放大器、混頻器等組件的信號強度，以滿足后續處理的要求。

阻抗匹配：在傳輸線或天線系統中，為了最大化功率傳輸效率并最小化反射，通常需要匹配源阻抗與負載阻抗。衰減器可以幫助實現這一點，尤其是在不便于直接更改阻抗值的情況下。

保護敏感設備：當接收到的信號過于強烈時，有可能會對接收端的敏感電子設備造成損害。在這種情況下，使用衰減器可以有效地減弱信號強度，起到保護作用。

測試與測量：在研發和生產環境中，衰減器常被用來校準測試設備，或者作為標準參考來進行信號強度的比較。可調衰減器尤其有用，因為它允許工程師輕松地改變衰減等級來模擬不同的工作條件。

噪聲抑制：在一些應用場景下，通過適當設置衰減器可以降低不必要的背景噪聲對信號的影響，提高信號的信噪比。

RF和微波通信：無線通信系統中，衰減器被用來控制發射功率，避免干擾其他無線服務，同時也能幫助優化接收端的靈敏度。

音頻處理：在音頻工程領域，衰減器用于調節聲音信號的響度，例如在錄音棚里調整不同樂器之間的音量平衡。

醫療成像：在MRI（磁共振成像）等醫療成像技術中，衰減器用于控制電磁場強度，以獲得清晰的圖像同時保障患者安全。

衰減器在激光行業中的應用

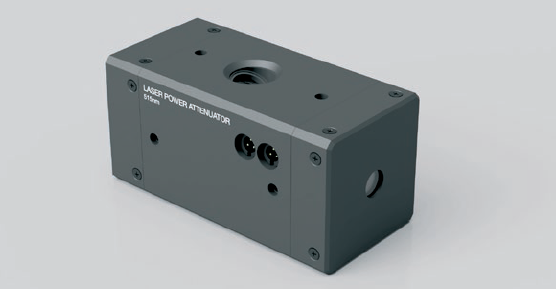

在激光行業中，衰減器是一種重要的光學元件，用于控制激光束的強度。激光衰減器的應用十分廣泛，包括但不限于以下幾個方面：

功率調節：

在激光加工、醫療激光治療、科學研究等領域，經常需要精確控制激光的輸出功率。衰減器可以用來調節激光的強度，以適應不同的應用需求。

例如，在激光焊接或切割過程中，可能需要根據材料特性和厚度調整激光功率，以達到最佳的加工效果。

安全防護：

激光尤其是高功率激光對人體眼睛和皮膚有潛在危害。使用衰減器可以降低激光束的能量，減少操作人員暴露于有害光線的風險。

在實驗室環境中，衰減器也被用來保護光學傳感器和其他精密設備免受強激光的損傷。

測試與校準：

在激光器的研發和生產過程中，需要對激光器進行詳細的性能測試，包括輸出功率、穩定性等參數的測量。衰減器可以幫助創建一系列已知強度的激光束，以便進行準確的測量和校準。

對于激光測量設備本身，也需要定期使用衰減器來進行校正，以確保其讀數的準確性。

光譜分析：

在光譜學研究中，有時需要分析不同強度下的激光光譜特征。通過使用衰減器逐步改變激光強度，研究人員可以獲得有關激光材料性質的更多信息。

實驗控制：

在科學研究中，特別是在量子光學、非線性光學等前沿領域，科學家們往往需要非常精細地控制實驗中的激光參數。衰減器提供了這樣一個工具，使得他們能夠在實驗中靈活地調整激光強度。

激光衰減器的種類很多，包括吸收型衰減器、反射型衰減器、偏振型衰減器等。每種類型都有其特定的工作機制和適用場景。例如，吸收型衰減器通常是通過吸收部分激光能量來實現衰減，而反射型衰減器則是利用反射原理來減少透過的激光強度。選擇合適的衰減器取決于具體的應用需求、激光的波長以及所需的衰減范圍等因素。
