固體激光器（Solid-State Laser）是一種以固態增益介質（如晶體、玻璃或陶瓷）為核心的激光器，具有高功率、高光束質量、長壽命等優勢，廣泛應用于工業加工、醫療美容、科研、軍事等領域。隨著激光技術的快速發展，固體激光器的市場規模持續增長，同時其安全性和標準化檢測也備受關注。

小編將詳細介紹固體激光器的內部結構、工作原理、特性、應用領域、全球市場規模、安全隱患及安全等級認證，并介紹深圳市中為檢驗技術有限公司作為華南地區領先的激光檢測機構，如何為固體激光器提供專業的檢測和認證服務。

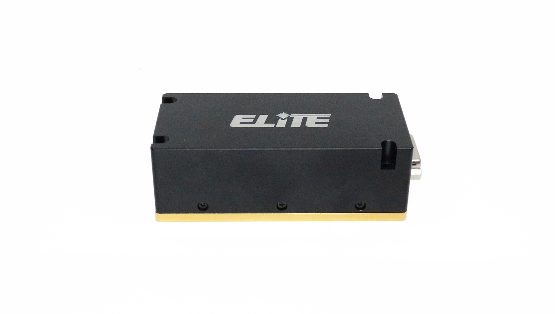

固體激光器內部結構、工作原理、特性及應用(圖1)

固體激光器的工作原理

固體激光器的基本工作原理基于受激輻射（Stimulated Emission），其核心過程包括：

泵浦（Pumping）：外部能量（如閃光燈、LD激光二極管）激發增益介質（如Nd:YAG、Yb:YAG等）中的原子或離子，使其躍遷到高能級。

粒子數反轉（Population Inversion）：在增益介質中，高能級粒子數超過低能級粒子數，形成激光發射的必要條件。

光學諧振腔（Optical Cavity）：由兩個反射鏡（全反射鏡和部分反射鏡）構成，光子在其中往返振蕩，不斷放大，最終形成激光輸出。

激光輸出（Laser Emission）：部分反射鏡允許部分激光透射，形成穩定的激光束。

固體激光器的內部結構

固體激光器的核心組成部分包括：

（1）增益介質（Laser Gain Medium）

通常為摻雜稀土元素（如Nd3?、Yb3?、Er3?）的晶體或玻璃，如：

Nd:YAG（摻釹釔鋁石榴石）：1064 nm波長，工業切割、醫療應用廣泛。

Yb:YAG（摻鐿釔鋁石榴石）：1030 nm波長，適用于高功率激光加工。

Ti:Sapphire（鈦藍寶石）：可調諧激光，用于超快激光研究。

（2）泵浦源（Pump Source）

閃光燈泵浦：早期常用，效率較低，發熱量大。

激光二極管（LD）泵浦：現代主流方案，效率高，壽命長，穩定性好。

（3）光學諧振腔（Optical Resonator）

由全反射鏡（HR Mirror）和輸出耦合鏡（OC Mirror）組成，決定激光模式、功率和光束質量。

（4）冷卻系統（Cooling System）

固體激光器工作時會產生大量熱量，需采用水冷或風冷系統維持穩定運行。

（5）控制電路（Control Electronics）

調節泵浦電流、溫度、脈沖頻率等參數，確保激光輸出穩定。

固體激光器的特性

特性	描述
高功率	可輸出千瓦級連續激光或兆瓦級脈沖激光
高光束質量	M2因子接近1，適用于精密加工
長壽命	LD泵浦固體激光器壽命可達數萬小時
穩定性高	適合工業級長時間運行
波長多樣	從紫外（UV）到近紅外（NIR）均可覆蓋

固體激光器的應用

固體激光器廣泛應用于以下領域：

工業加工：金屬切割、焊接、打標、3D打印。

醫療美容：激光手術、皮膚治療、牙科應用。

科研軍事：激光雷達、測距、核聚變研究。

消費電子：激光顯示、激光投影。

全球固體激光器市場規模

根據Laser Focus World 2025年報告，全球固體激光器市場規模預計達85億美元，年復合增長率（CAGR）約8.5%。主要增長驅動力來自：

工業激光加工需求上升（如新能源電池制造）。

醫療激光設備市場擴張。

國防和科研領域的高功率激光需求。

固體激光器的安全隱患

固體激光器若使用不當，可能帶來以下風險：

眼睛損傷：激光直射或反射可導致視網膜灼傷甚至失明。

皮膚灼傷：高功率激光可造成皮膚燒傷。

火災風險：激光束可能引燃易燃材料。

電氣安全：高壓電源可能引發電擊事故。

固體激光器的安全等級認證

國際電工委員會（IEC）和FDA等機構制定了激光安全標準：

IEC 60825-1：激光產品安全分級（Class 1~Class 4）。

FDA 21 CFR 1040.10：美國激光產品安全規范。

GB/T 7247.1-2024：中國國家標準，等同IEC 60825-1。

激光安全等級分類

等級	危害程度	典型應用
Class 1	無危害	激光打印機
Class 2	低功率可見光（<1 mW）	激光筆
Class 3R/B	中等風險（1-500 mW）	激光演示設備
Class 4	高功率（>500 mW）	工業/醫療激光
