激光防護屏測試方案

1，項目概況

現有常州某公司的激光防護屏產品，作為 1064nm 手持激 光焊接機的防護屏。欲驗證其防護照射限 PEL 值，以確認改防護屏的可用性 及使用過程中的防護能力。 重要定義解釋： 防護照射限 PEL 值指：激光防護屏防御入射激光輻射的能力。激光加工 制造商應通過試驗來證實激光防護屏的適用性。 照射限常用 W/m 2表示。 防護照射限將隨著照射面積的增大而減小。 如果激光輻射照射值超過了防護照射限，防護屏將會被損傷，并且最終 燒穿或破裂。

2，測試方案

本次測試擬由委托方提供與實際防護用途激光焊接機光源同波長 （1064nm）的激光源，光源功率應可調，推薦調節范圍 10W-200W。 激光源光束尺寸應不小于實際防護用途激光焊接機的光束尺寸（光束尺 寸取值按 1/e）。 依照測試方法的要求，制造商提供被測防護屏典型樣塊。推薦尺寸為 10cm*10cm，厚度為實際應用厚度，數量為至少 6 塊。測試將對 6 塊樣品分 別進行測試。 測試中激光對防護屏的照射面尺寸設置分別為 1mm、3mm 和與實際防 護激光焊接機光束同尺寸三組。 測試時間設定為 T2等級，即 100s。 測試過程中在設定激光源對應功率后，分別在前述對應尺寸照射下，測 量激光防護屏背后激光輻射值。當所測得激光功率不大于不大于 1 類 AEL 時 的最大入射功率時，即為該防護屏的防護照射限 PEL。

注：防護照射限以 W/m 2單位表示，應使用光源功率與照射面積的比值進行表征。

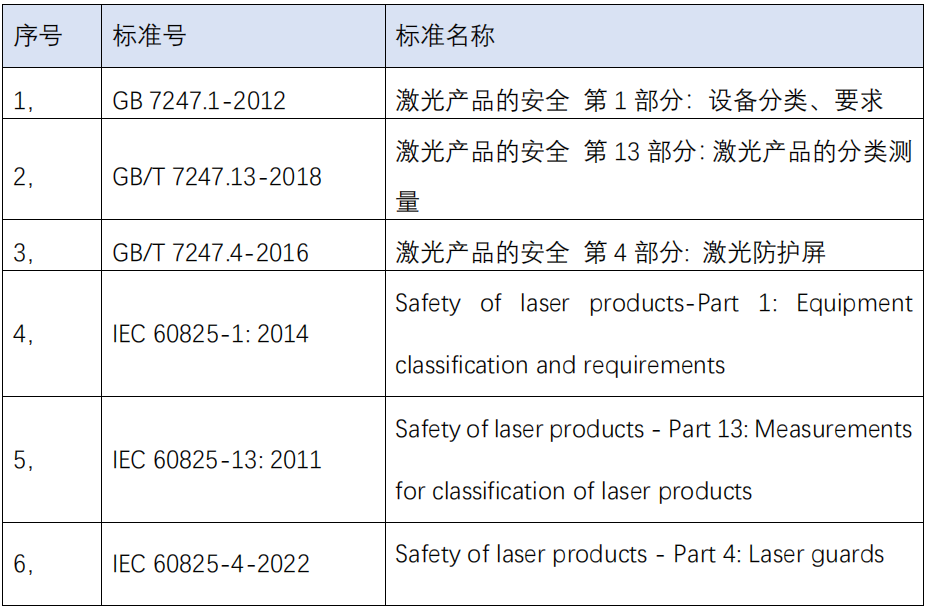

3，測試參考標準

4，測試結果輸出

本次測試服務，結果以檢驗檢測報告形式進行交付，測試報告中含有如 下要素：

1， 測試光源波長鑒定；

2， 測試光源設定初始功率鑒定；

3， 3mm 直徑照射面積下的 PEL；

4， 1mm 直徑照射面積下的 PEL；

5， 與激光焊接機光束尺寸相當照射面積下的 PEL。

結果應用：

1， 所測得的防護照射限 PEL 類似于防護屏本身的損傷閾值，制造商 可將測試結果表征在產品說明中。

2， 防護照射限 PEL 將隨著照射面積的增大而減小，說明書中的 PEL 表征應伴隨著照射面積共同描述。

3， 防護屏本身適用于加工過程中的反射、泄漏、散射的攔截，并非直 接承受加工能量。以及綜合考慮測試的可實現性，應綜合防護性能 達標即可，不必追求極限結果。
